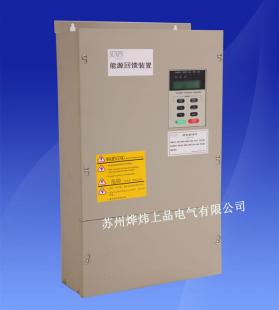

随着地球可用能源日渐的减少及电能供需矛盾的加速，绿色节能产品的需求及开发成为现今社会的必然趋势，而EFD系列能源回馈装置是将电机在调速等过程中所 产生的再生电能回馈到电网，免除了采用一般能耗式的制动单元及制动电阻，节省能源并提高了变频器的制动能力，将95%以上的再生电能回收再利用。
EFD系列能源回馈装置产品内部已经安装了电抗器及噪声滤波器，可直接与电网连接，不会对电网及周边电器设备造成干扰。该装置并具有过电压、过电流及过温度等的保护功能，低噪音、低谐波污染及提高功率因子等特点。
一、型号规格说明：

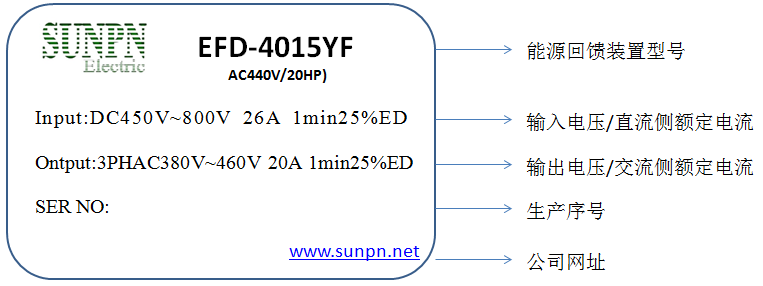

1.铭牌信息：

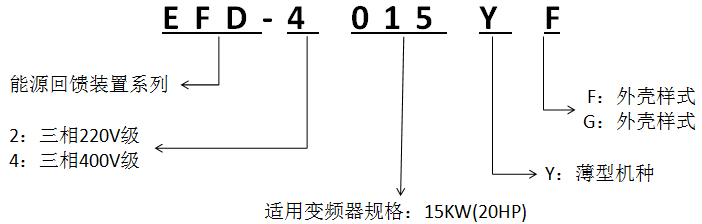

2.型号命名规则：（以EFD-4015YF为例）
二、产品规格特性：
|
|
2011
|
2015
|
2022
|
2030
|
2037
|
|
输 出
|
铭牌容量(KW)
|
11
|
15
|
22
|
30
|
37
|
|
额定直流侧电流(A)
|
37
|
51
|
77
|
102
|
126
|
|
额定电源侧电流(A)
|
30
|
40
|
60
|
80
|
100
|
|
回升转矩
|
150% 30秒,100% 1分钟,25% ED,80%连续运转
|
|
输 入
|
电压频率
|
三相200~240VAC 50/60HZ
|
|
|
4015
|
4022
|
4030
|
4045
|
4055
|
|
输 出
|
铭牌容量(KW)
|
15
|
22
|
30
|
45
|
55
|
|
额定直流侧电流(A)
|
26
|
37
|
51
|
77
|
96
|
|
额定电源侧电流(A)
|
20
|
30
|
40
|
60
|
75
|
|
回升转矩
|
150% 30秒,100% 1分钟,25% ED,80%连续运转
|
|
输 入
|
电压频率
|
三相380~460VAC 50/60HZ
|
|
允许电压波动
|
-15%~10%
|
|
允许周波数波动
|
±3%
|
|
允许电压不平衡率
|
2%以下
|
|
控制特性
|
控制方式
|
120°方波控制
|
|
功率因子
|
0.9以上
|
|
过载能力
|
额定电源侧电流150 %30秒
|
|
运转操作输入
|
外部端子四点（M-RUN、A-RUN、EF、RST）
|
|
状态输出
|
接点输出
|
异常接点（EA、EB、EC）
|
|
光藕合输出
|
开集极输出二点（DA-DC、RA-RC）
|
|
模拟输出
|
多机能模拟输出1点供选择（出场时设定：电源侧电流显示）
|
|
保 护 机 能
|
瞬间过电流
|
电源侧电流约200%时停止
|
|
保险丝熔断保护
|
保险丝熔断时停止
|
|
过负载
|
超过额定电源侧电流150% 30秒时停止
|
|
低电压：直流侧电压
|
DC 380V以下时停止
|
|
低电压：电源侧电压
|
AC 300V以下时停止
|
|
过电压：直流侧电压
|
DC800V以上时停止
|
|
散热片过热
|
热电藕温度开关保护
|
|
电源欠相
|
电源欠相检出时停止
|
|
电源频率异常
|
额定输入频率±3 HZ以上变动时停止
|
|
IP防护等级
|
IP-20
|
|
环 境 规 格
|
使用场所
|
室内（无腐蚀性气体、易燃性气体、油雾、灰尘的场所）
|
|
周围温度
|
-10~+45℃（盘内型）
|
|
周围湿度
|
90% RH以下（无结露现象）
|
|
耐振动
|
20HZ以下1G，20~50HZ 以上0.2G
|
三、外型尺寸
3.1 EFD-F-type外型尺寸
|
220V级型号
|
EFD-2011YF
|
EFD-2015YF
|
|
|
400V级型号
|
EFD-4015YF
|
EFD-4022YF
|
EFD-4030YF
|
外型尺寸：长*宽*高（541.40*298.00*108.10）mm
3.2 EFD-G-type外型尺寸
|
220V级型号
|
EFD-2022YG
|
EFD-2030YG
|
EFD-2037YG
|
|
400V级型号
|
EFD-4045YG
|
EFD-4055YG
|
|
外型尺寸：长*宽*高（626.40*322.60*123.00）mm
