一、产品简介：
随着地球可用能源日渐的减少及电能供需矛盾的加速,绿色节能产品的需求及开发成为现今社会的必然趋势,而EFD系列能源回馈装置是将电机在调速等过程中所产生的再生电能回馈到电网,免除了采用一般能耗式的制动单元及制动电阻,节省能源并提高了变频器的制动能力,将95%以上的再生电能回收再利用.
EFD系列能源回馈装置产品内部已经安装了电抗器及噪声滤波器,可直接与电网连接,不会对电网及周边电器设备造成干扰.该装置并具有过电压、过电流及过温度等的保护功能,低噪音、低谐波污染及提高功率因子等特点.

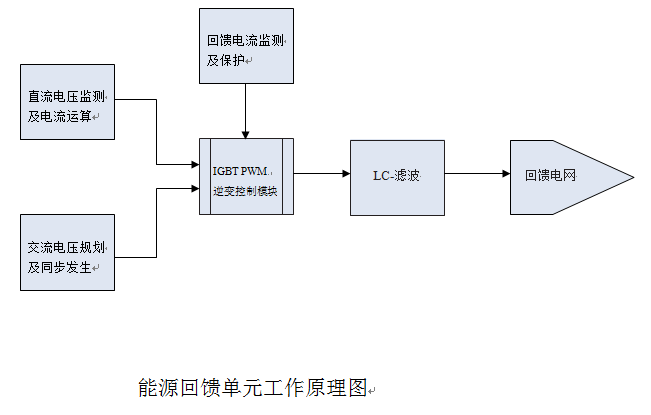

二、工作原理简介：
能源回馈单元是将直流环节的电能，转换成和电网电源同频率同相位的交流正弘波
， 把能量回馈回电网，再生利用。能源回馈装置处理再生发电，同时取代制动单元及制动
电 电阻，他保证了变频器的安全，也节约了能量，同时也增强了电机的制动功能。
三、应用简介：

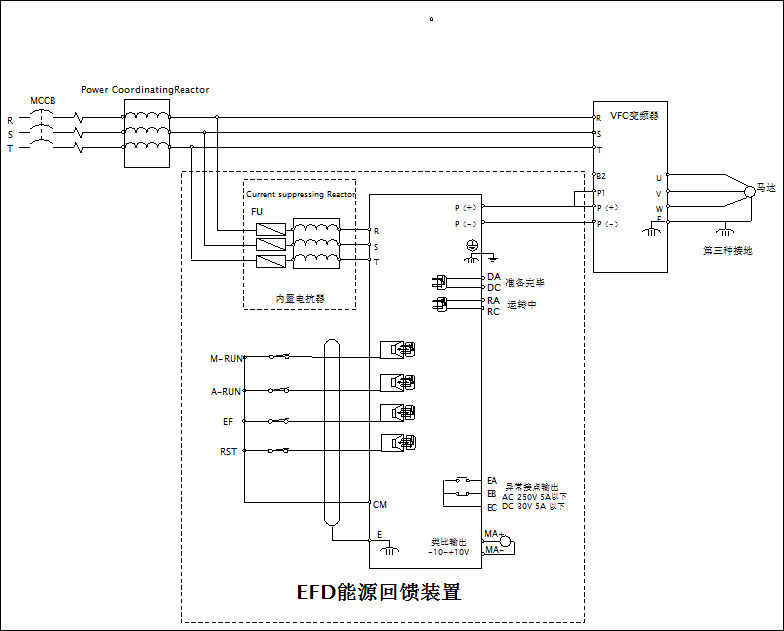

8.1一般使用场合
＜配线注意事项＞
为确保人员及设备的安全，安装配线时，请务必将所有电源全部断开，等待5～10分钟，因变频器内部电容连接于直流母线时，待电容储存的电能放电完毕后，才能进行安装作业。
＜主回路接线位置＞
1. 将能源回馈装置输出端子R、S、T接于三相交流电源侧R、S、T。
2. 将能源回馈装置端子P（+）、N(-)接于变频器直流母线P（+）、N(-)处，需注意正负极性接法，若接错可能会导致设备损坏，甚至有引起火灾的危险。
3. 将能源回馈装置之接地端子E要可靠的接地，否则有触电的危险。
＜控制回路接线位置＞
1. 运行模式可选择A-RUN(自动运行)及M-RUN(手动运行)二中，一般建议接在A-RUN（自动运行）位置，当A-RUN与CM端子闭合时，由能源回馈装置自动侦测运行。
2. 其他运转输入输出讯号可与变频器及控制盘相互搭配使用。

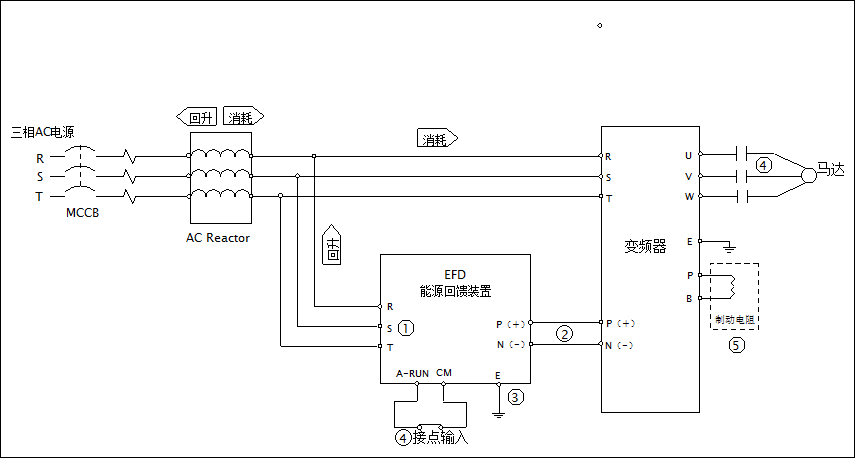

8.2搭配电梯系统使用之场合(无发电机或应急电源系统)
＜基本接线及注意事项＞
1. 主端子R、S、T并入三相AC电源，于AC Reactor之二次侧，如图所示。
2. 主端子P(+)、N(-)接入变频器直流母线P、N侧，需注意极性，否则能源回馈装置无法开机。
3. 主端子E(接地端子)需正确接地，否则有触电的危险。
4. 运用于电梯场合，可取运行接触器信号或抱闸动作信号接点(常开)，投入回馈装置之CPU板A-RUN及CM端子，由回馈装置自动侦测、比较直流母线DC电压与AC电压状态差异，当电压偏差大于设定值时，进行能源回馈动作。
5. 能源回馈装置=能源回馈+制动单元+制动电阻，故可取代制动电阻功能，制动电阻可选择接或不接，依客户使用需求而定，使用回馈装置时，保留制动电阻可确保回馈装置异常时，电梯仍可正常运转。

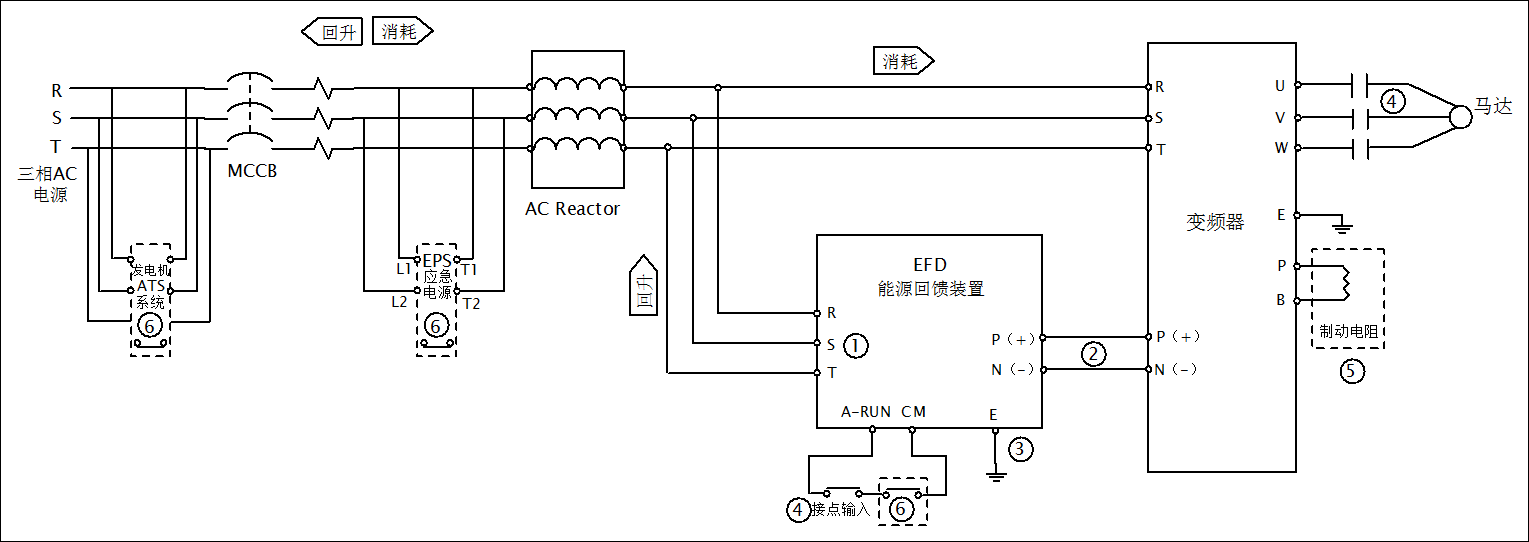

8.3搭配电梯系统使用之场合(配置发电机或应急电源系统)
＜基本接线及注意事项＞
1. 主端子R、S、T并入三相AC电源，于AC Reactor之二次侧，如图所示。
2. 主端子P(+)、N(-)接入变频器直流母线P、N侧，需注意极性，否则能源回馈装置无法开机。
3. 主端子E(接地端子)需正确接地，否则有触电的危险。
4. 运用于电梯场合，可取运行接触器信号或抱闸动作信号接点(常开)，投入回馈装置之CPU板A-RUN及CM端子，由回馈装置自动侦测、比较直流母线DC电压与AC电压状态差异，当电压偏差大于设定值时，进行能源回馈动作。
5. 能源回馈装置=能源回馈+制动单元+制动电阻，故可取代制动电阻功能，制动电阻可选择接或不接，依客户使用需求而定，使用回馈装置时，保留制动电阻可确保回馈装置异常时，电梯仍可正常运转。
6. 若系统有装设发电机或停电应急装置时，则需装设制动电阻，并取发电机或应急电源之接点(常闭)，与运行接触器信号或抱闸动作信号接点(常开)串接，也就是当停电时，电机所产生之能量，由制动电阻消耗掉。
